冷水机组工作原理、工作流程、系统流程图

冷水机组主要有压缩式和吸收式等类型，以下以常见的蒸汽压缩式冷水机组为例，为你介绍其工作原理、工作流程和系统流程图。

工作原理：

蒸汽压缩式冷水机组主要由压缩机、蒸发器、冷凝器和膨胀阀四个部件组成。

其工作原理是通过压缩机将低温低压的制冷剂气体压缩成高温高压的气体，然后送入冷凝器。

在冷凝器中，高温高压的制冷剂气体将热量传递给冷却水或空气，冷却凝结成常温高压的液体。常温高压液体经膨胀阀节流降压后，变成低温低压的湿蒸气进入蒸发器。

在蒸发器内，低温低压的制冷剂液体吸收冷冻水的热量，蒸发成低温低压的气体，从而使冷冻水温度降低。蒸发后的制冷剂气体再被压缩机吸入，进行下一个制冷循环。

工作流程：

压缩过程：压缩机吸入从蒸发器出来的低温低压制冷剂气体，通过压缩使其压力和温度升高，变成高温高压的制冷剂气体。

冷凝过程：高温高压的制冷剂气体进入冷凝器，将热量传递给冷却水(水冷式)或空气(风冷式)，自身冷却凝结成常温高压的制冷剂液体。

节流过程：常温高压的制冷剂液体流经膨胀阀，由于膨胀阀的节流作用，制冷剂压力和温度急剧降低，变成低温低压的湿蒸气。

蒸发过程：低温低压的湿蒸气进入蒸发器，在蒸发器内吸收冷冻水的热量，蒸发成为低温低压的制冷剂气体，使冷冻水温度降低。蒸发后的制冷剂气体又被压缩机吸入，开始新的循环。

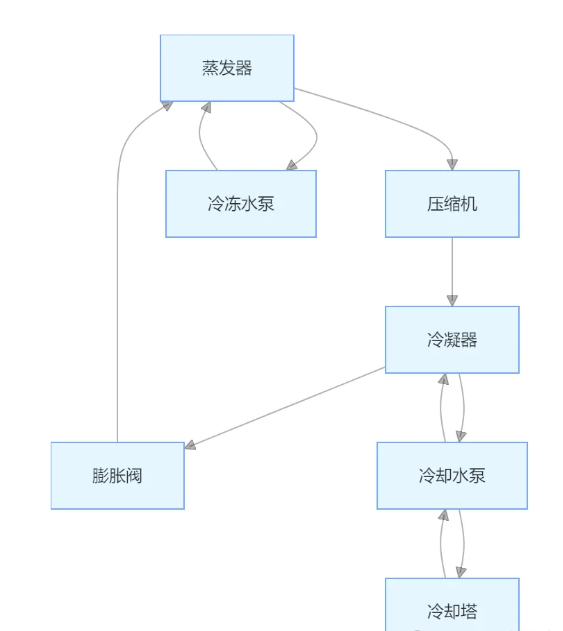

系统流程图

以下是蒸汽压缩式冷水机组的系统流程图大致情况：

在图中，蒸发器与冷冻水泵形成冷冻水回路，为用户提供低温冷冻水；冷凝器与冷却水泵、冷却塔形成冷却水回路，用于带走制冷剂在冷凝过程中释放的热量。

压缩机是整个系统的动力源，推动制冷剂在系统中循环流动，膨胀阀则控制制冷剂的流量和压力，使系统能够正常运行。
