由中国热管理网发布的《热管理软件V2.1》计算工具,包含密封自然散热计算、非密封自然散热计算、流体计算、流速流量转换、噪音计算、风扇与转速关系计算、界面材料计算、热流/功率密度计算、自然对流换热系数计算、散热器计算等9种计算工具。
单位转换模块可以进行各种单位转换,内置了压力、体积流量、质量流量、传热系数、导热系数、热流密度、比热容、动力粘度、运动粘度等基础热管理单位。
另外软件还带有材料库功能,包括 固体材料、液体材料、气体材料、公共风扇库、自定义风扇库等功能。
软件还在逐渐更新中,欢迎大家下载使用。
热管理计算工具软件是散热设计工程师的必备软件,是散热工程师的小帮手。
软件主界面
今天介绍一下热管理软件中的热流密度/功率密度计算

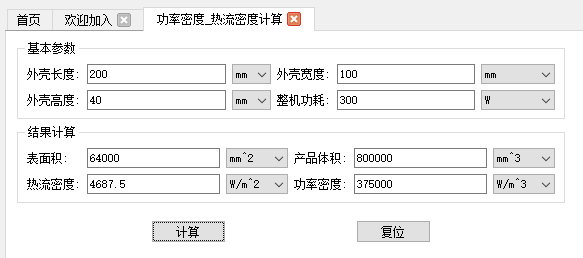

热流密度/功率密度计算界面
计算公式:
热流密度 =外壳表面积 / 热流量 (W/m2)
功率密度 = 外壳体积 / 热流量 (W/m3)

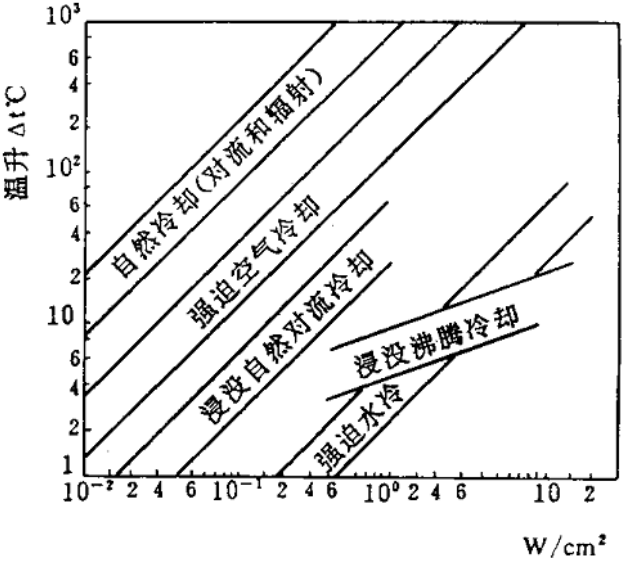

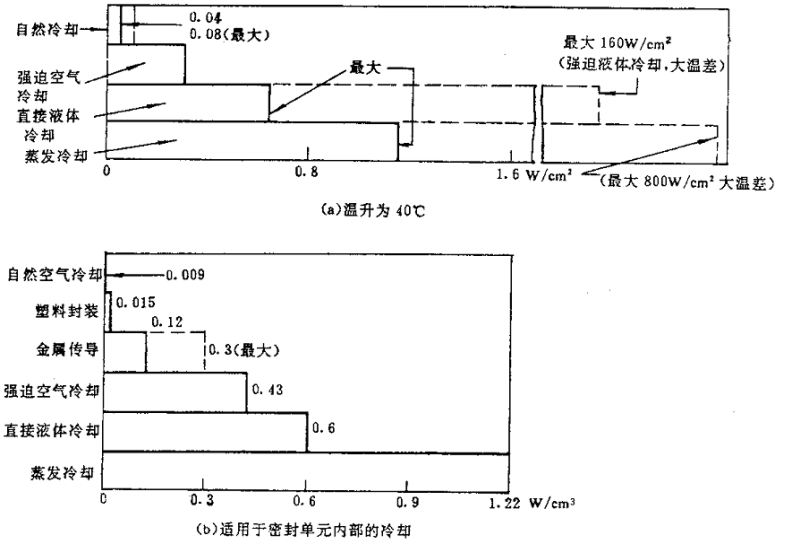

可以参考热流密度,选择不同的冷却方式,下图供参考:
关于电子散热冷却方法选择,可以查看GJBZ_27-1992电子设备可靠性热设计手册 P25页说明
