由中国热管理网发布的《热管理软件V2.1》计算工具,包含密封自然散热计算、非密封自然散热计算、流体计算、流速流量转换、噪音计算、风扇与转速关系计算、界面材料计算、热流/功率密度计算、自然对流换热系数计算、散热器计算等9种计算工具。
单位转换模块可以进行各种单位转换,内置了压力、体积流量、质量流量、传热系数、导热系数、热流密度、比热容、动力粘度、运动粘度等基础热管理单位。
另外软件还带有材料库功能,包括 固体材料、液体材料、气体材料、公共风扇库、自定义风扇库等功能。
软件还在逐渐更新中,欢迎大家下载使用。
热管理计算工具软件是散热设计工程师的必备软件,是散热工程师的小帮手。
软件主界面
今天介绍一下热管理软件中的风扇与转速关系计算,主要有转速与风量的计算关系,转速与风压的计算关系,转速与功率的计算关系和转速与噪音的计算关系四个计算功能:

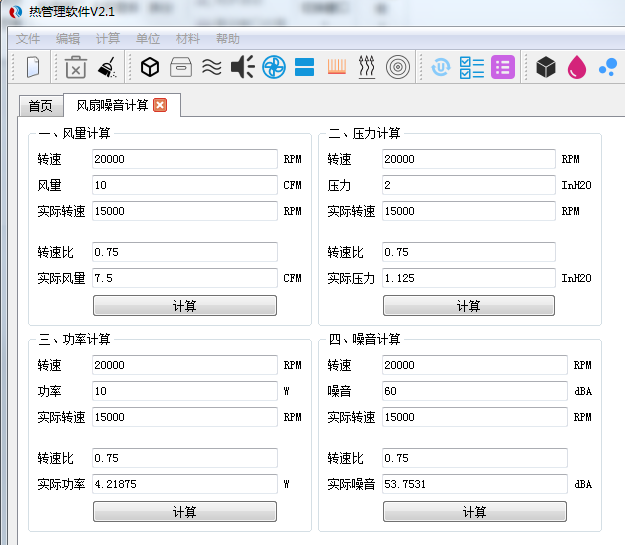

风扇转速关系计算
计算关系式如下:
类别: | 换算关系式: |
风量 | CFM2 = CFM1 (RPM2/RPM1) |
风压 | P2 =P1 (RPM2/RPM1)2 |
功率 | HP2 = HP1 (RPM2/RPM1)3 |
噪音 | N2 = N1 + 50 log10 (RPM2/RPM1) |
举例说明:
已知风扇全速运转时转速为20000RPM,噪音为60db,如果已知全速运转时风扇的风量为10CFM,风压为2IN.H2O,功率10W,求在15000RPM运转时风扇的噪音为多少?风量,风压各为多少?。
则计算:
N2 = N1 + 50 log10 (RPM2/RPM1)=60+50 log10 (15000/20000) =53.75db
P2 =P1 (RPM2/RPM1)2 =2(15000/20000)2=1.125 IN.H2O
CFM2 = CFM1 (RPM2/RPM1) =10(15000/20000)=7.5CFM
HP2= HP1 (RPM2/RPM1)3=10(15000/20000)3=4.218W
