热管理网计算工具V1.0-自然散热计算下载及公式介绍

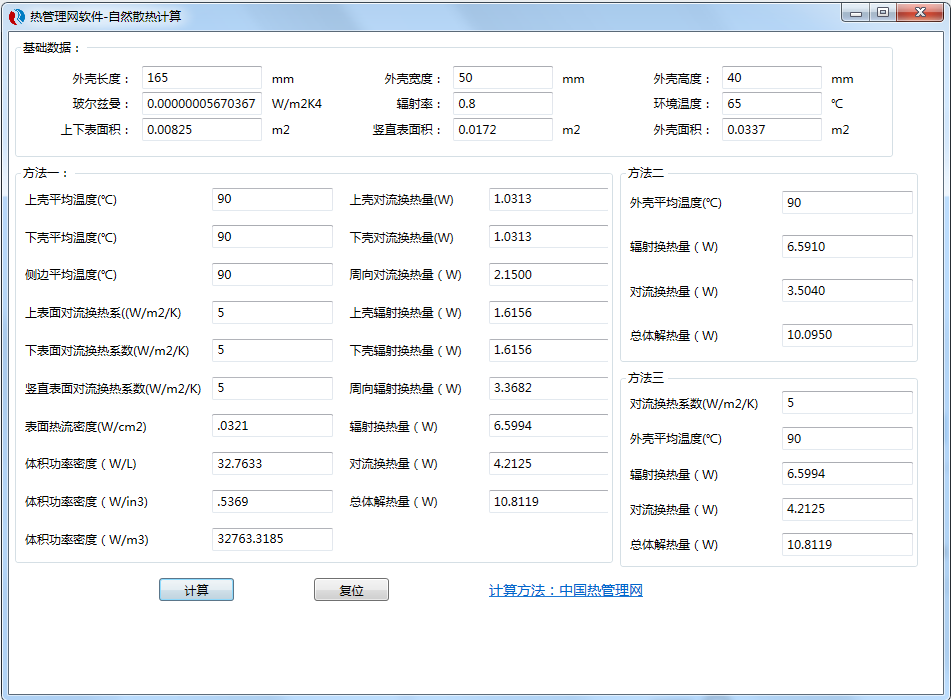

一、 软件界面：

1、 软件分几个区域，最上面基础数据区，需要填入第一、二行的六个基础数据，有产品的长宽高，和玻尔兹曼常数，辐射率，和环境温度。第三行是根据长宽高，自动计算出来上下表面积，竖直表面积，和整个产品的面积
2、 软件中间，是三个常用的自然散热计算方法区域。需要输入外壳平均温度，和对流换热系数（方法1/3）
3、 最下面区域，是计算区，也可以复位，复位保留了一些基础数据，可以快速修改后再计算。还有一个链接，点击后可以在热管理网上对软件的使用大家进行交流讨论，或者给我们提出建议进行更新优化。

二、 计算方法三

先从最简单的方法三介绍，
1、 输入数据：对流换热系数，自然对流一般在3-10W/m2K的范围，软件默认设为5，外壳平均温度这里默认为90度，这两个自己可以修改。软件会根据基础数据里的环境温度计算出温差。

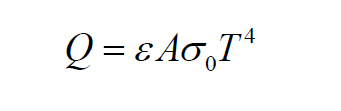

2、 辐射换热量计算公式：

式中： ε —— 物体的表面黑度（表面辐射率）；
σ0 —— 斯蒂芬—玻尔兹曼常数，5.67×10-8 W/(m2•K4)；
A —— 辐射表面积，m2；
T —— 物体表面的热力学温度，K。

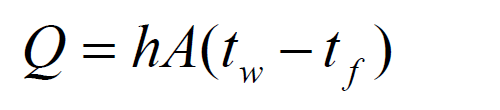

3、 对流换热量计算公式:

式中： h —— 对流换热系数，W/(m2•℃)；
A —— 对流换热面积，m2；
tw —— 热表面温度，℃；
tf —— 冷却流体温度，℃。

4、 总体解热量 = 辐射换热量 + 对流换热量

三、 计算方法一

计算方法一就是方法三的扩展版，方法三中是外壳平均温度，对流换热系数都是各面一个值，但是方法一可以分别设置上、下和侧面的温度、对流换热系数。

计算方法都同方法三，额外加了热流密度，功率密度计算。

四、 计算方法二

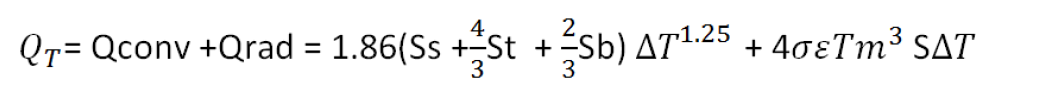

计算方法二，是工程近似估算公式：

式中： QT —— 密封机箱表面散热量，W
Qconv —— 自然对流散热量, W
Qrad —— 辐射散热量，W；
Ss,St,Sb 机箱侧面，顶面，底面有效面积 m2
S = Ss + St +Sb
ε —— 物体的表面黑度（表面辐射率）；
σ0 —— 斯蒂芬—玻尔兹曼常数，5.67×10-8 W/(m2•K4)；
Tm = 0.5(T+Ta)
T —— 机箱表面温度，℃
Ta —— 环境温度，℃
ΔT —— 机箱的温升值 (T - Ta)，℃

五、 交流与建议

欢迎访问热管理网https://www.reguanli.com/bbs/44130.html  进行交流讨论。也可以获取软件更新，和后续发布更多其他热管理软件动态。如有更多建议，请加热管理网客服 reguanli888 微信交流。

三种自然散热计算公式PDF
