9风机

9.1 风机类型介绍

来源：W. Angelis: “General aspects of fan selection and layout”, Electronics Cooling Magazine 7(2) (2001)

S. Harmsen: “Papst Lüfter”,Ask your local Papst sales person for a copy.

小型通风设备一般称为风机。根据风机的结构和气流流动方向，可以对风机进行分类。下面对最重要的风机类型进行描述。

9.1.1 轴流风扇

电子散热领域轴流风扇通常有一涡壳，并且其旋转叶轮与马达相连。

使用Flotherm散热仿真物理学原理第9章：风扇

轴流风扇叶片
9.1.2 离心风扇

进出口空气成90℃。根据旋转叶片大于90℃或小于90℃，这一叶片可以分为前向和后向。

使用Flotherm散热仿真物理学原理第9章：风扇

具有后向叶片的离心风扇

9.1.3 混流式风扇

由于混流式风扇在外形上与轴流风扇相似，所以有时被称为半轴流（semi-axial）风机。在混合式风扇中，空气由叶轮轴方向进入并且成对角排出。所以混流式风机是介于轴流风扇和离心风扇之间的一种风扇。混流式风扇比相同尺寸和转速下的轴流风扇有更高的压头，当然这一压头值比相同尺寸和转速下的离心风扇来的小。

9.2 风机特性曲线和工作点

9.2.1 无遮挡风扇

风机的工作点是风机的特性曲线和管路阻力特性曲线的交点。

风机特性曲线和管理特性曲线

建议：建议风机的工作点位于风机特性曲线的右下侧。

9.2.2 受遮挡风扇

严格说来，产品说明书中的风机特性曲线只是风机在测量条件下的特性。如果风机附近有东西遮挡，则风机特性曲线有可能发生翘曲。

如果风机受到壁面的遮挡，则其风机特性曲线翘曲

9.3 噪音特性

下图显示了一个轴流风扇和离心风扇的噪音特性曲线，在风扇入口1m处测量所得的声压是流量的函数。

使用Flotherm散热仿真物理学原理第9章：风扇
轴流风扇和离心风扇声压特性曲线（实线、左轴）和风扇特性曲线（虚线、右轴）的比较

对于上述的轴流风扇其推荐的工作点在，此时其噪音最小。更低的噪音意味着轴承所受的应力更小，由此可以增加风扇的寿命。

换而言之：风机的最佳工作点不是在最大体积流量处，而是在风扇的最佳性能处。流量和压力的乘积单位为：

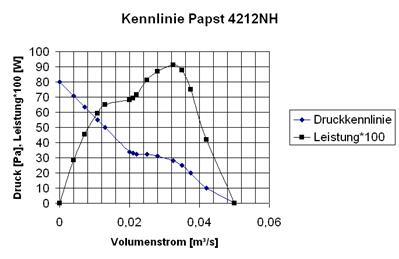

下图是后所得数据，风扇的最佳性能处接近噪音最小处。

使用Flotherm散热仿真物理学原理第9章：风扇

风扇的压力特性和性能特性曲线

9.4 风扇热功耗的估计

风扇本身也会产生热量，可以对风扇结构对话框中叠加风扇功耗。

注意：不要将Data Sheets中的功率值作为风扇的热功耗。

9.4.1 简单的热平衡

一个简单的风扇功耗平衡可以表述为：静能（Static energy）＋动能（Kinetic energy）＋热功耗＝电能

其中，，，是出口处的平均流速，记做：。

例子：Papst4212NH在前图中的最有工作点。

9.4.2 效率曲线

Harmsen给出了典型轴流风扇的效率曲线。在效率为0.7时：

典型轴流风扇效率曲线

缺原文档中的９．５　“Synopsis of Fan Data”

9.5 Swirl

当风扇叶片没有很大的反压力时，其旋转分量大约为向前速度的，也就是说高速的风机其旋转分量较小。如果风扇的背压比较高，则其旋转分量为向前速度的倍。

Flotherm中Flow Dependent Speed Swirl模型使用的是基于Papst相关信息的半经验公式进行设置。可以从下图中得到风扇Swirl对静压的反作用：

一个具有固定压力损失轴流风扇旋流分量随流动变化图。左边刻度：静压。高压时具有高角速度（旋流），低压时具有高垂直速度。

注意：在Flotherm中定义Swirl方向为Clock-/counterclock wise是基于风扇的出口面（从上往下观察）。与之不同，Papst产品目录中风扇旋流是基于入口面（从下往上观察）。

9.6 风扇气流短路

每一类风机都要确保气流不短路，有时需要加装隔板。当风扇处于气流短路状态下，其效率非常低。

左图：风扇短路，右图：良好的结构设计

9.7 旁通

空气总是沿着阻力最小的通道流动。当空气流过散热器时比较容易出现旁通现象。

风扇气流旁通散热器

详细的资料可以参阅：R. Simons: “Estimating The Effect Of Flow Bypass On Parallel Plate-Fin Heat Sink Performance“, Electronics Cooling Magazine 10 (1)p.6 (2004)

9.8 死区

在轴流风扇Hub的后面存在一个气流死区。在这一区域无法对器件进行冷却。死区的范围是大约以Hub直径为直径的半球范围。所以散热器和元件不能太靠近轴流风扇。

9.9 离心风扇

来源：S. Ziegler, H-H. Böttcher: “Erweiterung der Programmbibliothek eines modernen CFD-Tools durch Erfassen und Implementieren von Messdaten verschiedener Radiallüfter“. Studienarbeit Berufsakademie Stuttgart (2005)

其中主要的工作是获取有关流场定性和定量的数据。采用纺织线可以获得定性的结果，使用风速仪可以获得定量的结果。下面是一些emb-Papst风扇的定量数据测试。

9.9.1RL90-18/24

RL90-18/24的流动迹线

9.9.2RLF100-11/2

我们可以从下图中看到，RLF100-11/2的流场比RL90-18/24更平稳。

RLF100-11/2流动迹线图

9.9.3RG125 – 19/12 N

和RLF100-11/2不相同，RG125 – 19/12 N的风扇出口高度和风扇高度不一样。所以流场受到了限制，并且风扇的出口速度有一角度。

RG125-19/12N流动迹线图

9.9.4通过Flotherm网页建立离心风机

可以通过登陆到Flotherm网页，输入相关的数据来建立离心风机模型。
