一. 案例描述
随着芯片功率密度的不断提升，智能手机、平板电脑、机顶盒等电子产品 经常会遇到散热问题。这些产品往往内部结构非常不规则，过去想要针对它们做 热仿真需要做很多简化工作，无法保留其原始几何特征造成物体外形失真，给计 算结果也带来了一定误差。利用 6SigmaET 的功能强大的 CAD 接口可以导入含 有数百甚至上千个零件，加快建模速度，最大程度地保留物体几何特征，提高计 算精度。这类产品一般几百万或稍多一些的网格，建模约需要 1 小时，计算速度 一般在 0.5-1 小时。
本例需要关注以下几点：
1. 善于利用查找功能快速找到某些具体相同属性的物体。
2. 各向异性材料的定义。
3. 结构工程师输出的结构图可能会有一些不利于仿真计算的错误，如何调 整。
4. 利用“简化轮廓”和调整建模等级来减少非关键器件消耗的网格。
二. 建模过程
1. 建立自然对流模板

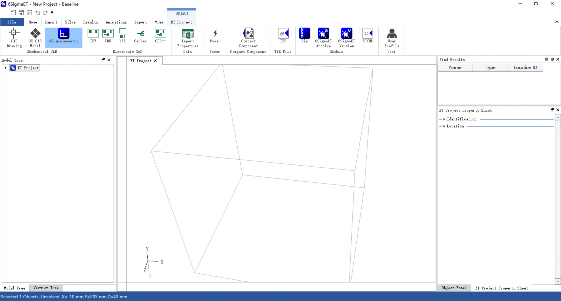

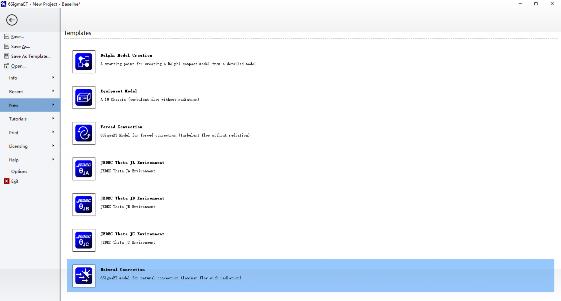

打开软件，点击 File >> New >> Natural Convection，软件会创建出一个默 认大小的求解域，流动状态为层流，考虑热辐射。
2.导入 CAD 文件

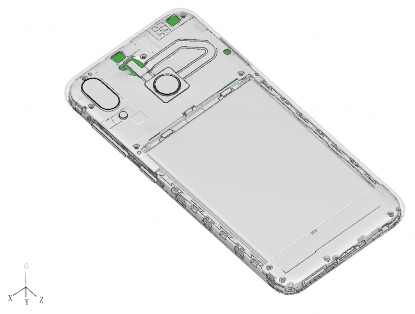

点击 Import >> 6SigmaGeometry 导入手机 mobj 格式的三维模型，这种格式 和 STL、STP 类似，是 6SigmaET 软件和 6SigmaGeometry 软件（即 Spaceclaim 软件）之间的一种专有格式。

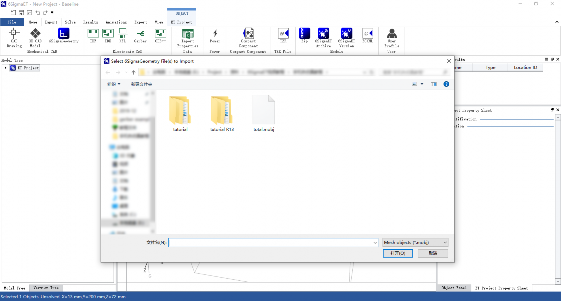

选择之前保存好的文件，导入过程中的各选项保持默认即可。

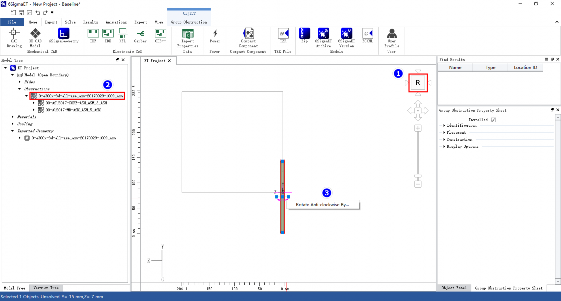

导入后点击 R 键切换到右侧视图，选中等级最高的 Group，在视图区组件 中心的粉色箭头上右键。

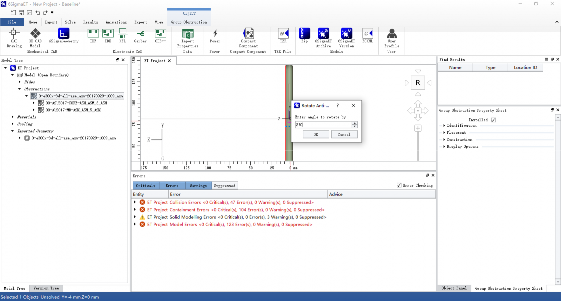

在旋转角度对话框中输入 270 度。
旋转之后，手机正面朝上平放。

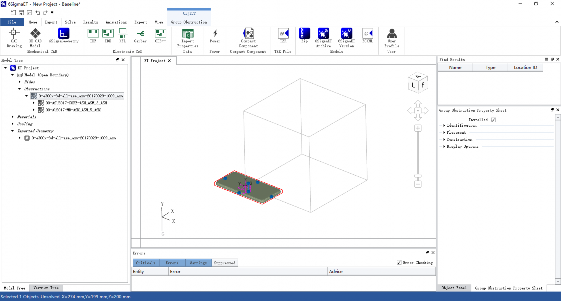

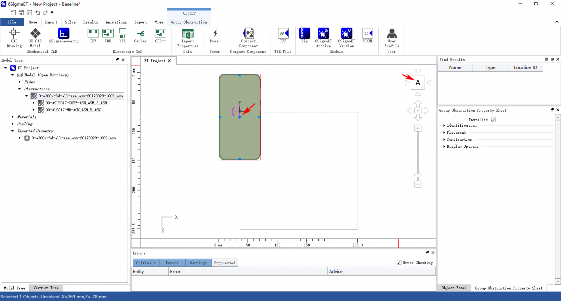

然后把组件移动到求解域内部，步骤是先按 A 键切换到俯视图，拖动组件 中心位置调节蓝点朝求解域内部拖动。再从正视图方向也调整到求解域内部。

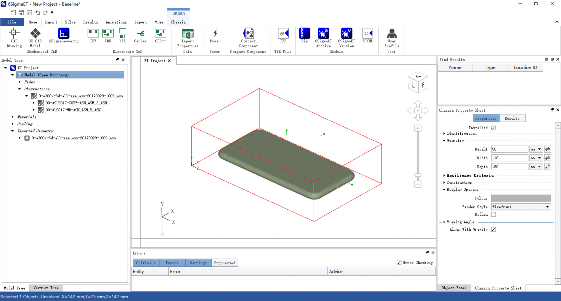

组件要完全位于求解域内部，求解域的大小也可以适当调小一些，比如下 图中的尺寸。
