1.3W导热硅胶绝缘片TCK系列
导热硅胶绝缘片TCK系列
产品介绍：

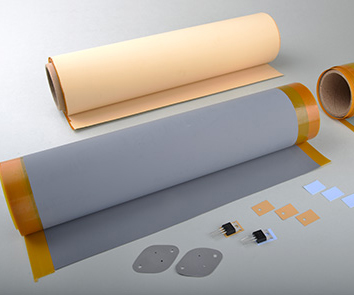

TCK4、TCK6、TCK10 导热硅胶绝缘片是一种以特殊薄膜为基材的高性能弹性体绝缘材料，具有优良的抗切割能力和极好的导热性能,被广泛应用于电子电器等行业。使用时，根据发热界面的大小及间隙高度选择不同厚度的导热硅胶片裁切，安放在发热界面与其组件的空隙处，起导热介质作用
产品介绍 PRODUCT DESCRIPTION
产品特点
■ 坚固的电介质屏障
■ 高性能薄膜
■ 击穿电压7KV
■ 可取代陶瓷绝缘体
■ 优异的电绝缘性能
■防火等级UL94V0
典型应用
■ 电源模块
■ 马达控制
■ 功率半导体
产品物性表 PRODUCT SPECIFICATIONS
| TCK系列典型属性 | ||
| 属性 | 标称值 | 测试方法 |
| 产品 | TCK10 | - |
| 组成部分 | 硅胶+聚醯亚胺薄膜 | - |
| 颜色 | 黄色 | 目视 |
| 厚度（mm） | 0.152 | ASTM D374 |
| 密度（g/cc） | 2.5 | ASTM D792 |
| 硬度（Shore 00） | 90 | ASTM D2240 |
| 耐温范围（℃） | -60~180 | - |
| 电性能 | ||
| 击穿电压（Kv） | ≥6.0 | ASTMD149 |
| 体积电阻率（Ω.cm） | 10^16 | ASTM D257 |
| 防火等级 | V-0 | UL94 |
| 热性能 | ||
| 导热系数（W/m-K） | 1.3 | ASTM D5470 |
| 热性能VS.压力 | ASTM D5470 | |
| PSI | 50 | 100 |
| TCK4-热阻（℃-in^2/W） | 0.48 | 0.42 |
| TCK6-热阻（℃-in^2/W ） | 0.49 | 0.41 |
| TCK10- 热阻（℃-in^2/W ） | 0.41 | 0.38 |
采购信息 HOW TO ORDER
| 产品 | 厚度 | 出货规格 | |
| TCK10 | 0.152 | 300mm*50m,300mm*100m | TO-220,TO-247,TO-218 |
*以上标准尺寸，可依照客户指定模切成各种尺寸或形状。
下载文件 DOWNLOAD THE FILE
tck10 v1.pdf
提取码：无
解压码：无
RoHS-中文版证书.pdf
提取码：无
解压码：无
Rohs-英文版证书.pdf
提取码：无
解压码：无
