如何保证风电变流器的正常运行，散热是并不可少的一个环节。
风电变流器通过对双馈异步风力发电机的转子进行励磁，使得双馈发电机的定子侧输出电压的幅值、频率和相位与电网相同，并且可根据需要进行有功和无功的独立解耦控制。
变流器控制双馈异步风力发电机实现软并网，减小并网冲击电流对电机和电网造成的不利影响。
可以说风电变流器是否稳定运行直接影响着电网的稳定性。
如何保证风电变流器的正常运行，散热是并不可少的一个环节。

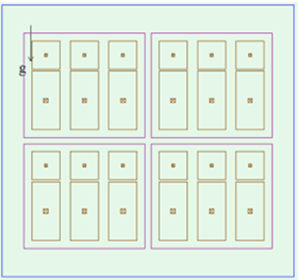

英飞凌内部结构图及发热元件示意图：diode:34W；IGBT:91W；total 1500W；假设导热介质为：4.0W/m*K的导热硅脂，厚0.2mm。

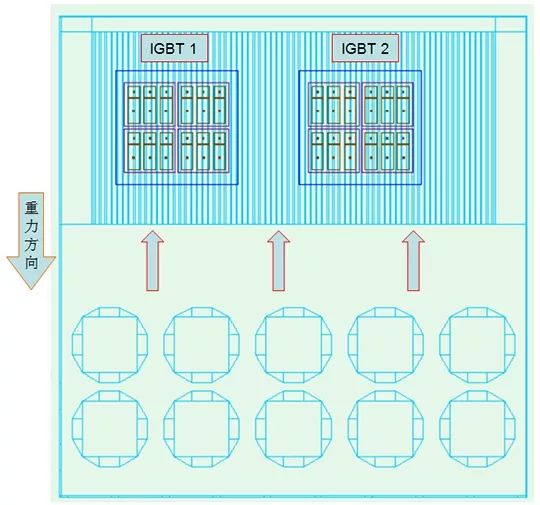

散热器设计仿真模型及相关参数
散热器参数:
基板尺寸:462*220*15mm；
Fin厚：1.5mm；
Fin数量：92fins；
Fin高：87mm；
材质：AL 1060；
加工工艺：铲齿；
运行16个周期，共 960s。

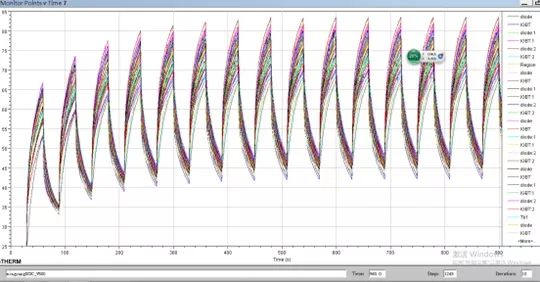

IGBT核心元件下表面温度随时间的变化示意图：
（气流：500m^3/H，IGBT 节点温度= 核心元件表面温度+ 核心元件功率*核心元件Rj-c。）

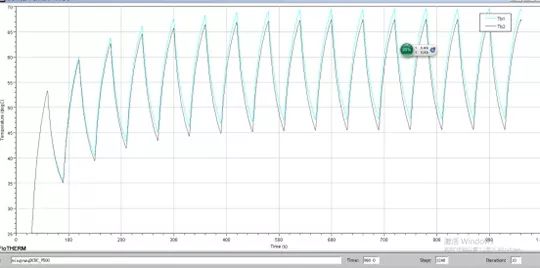

Tb温度随时间的变化示意图：（气流：600m^3/H）

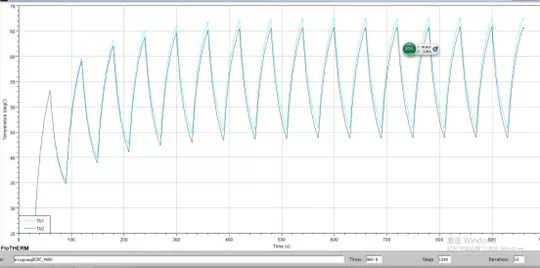

Tb温度随时间的变化示意图：（气流：700m^3/H）
Tb温度随时间的变化示意图：（气流：800m^3/H）

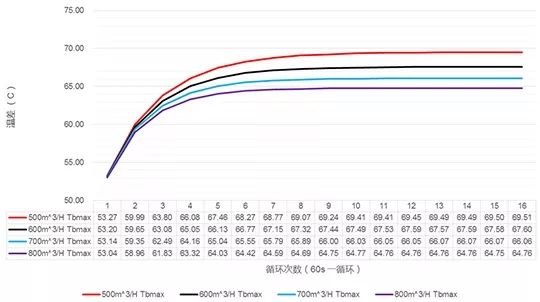

热源底部散热器表面最高温度随时间循环的变化仿真结果：

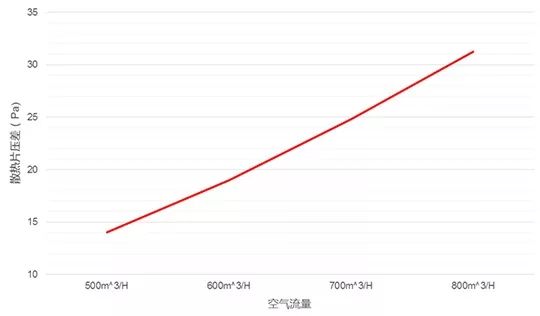

散热片压力损失与流量仿真结果：
信息来源：文轩热能
